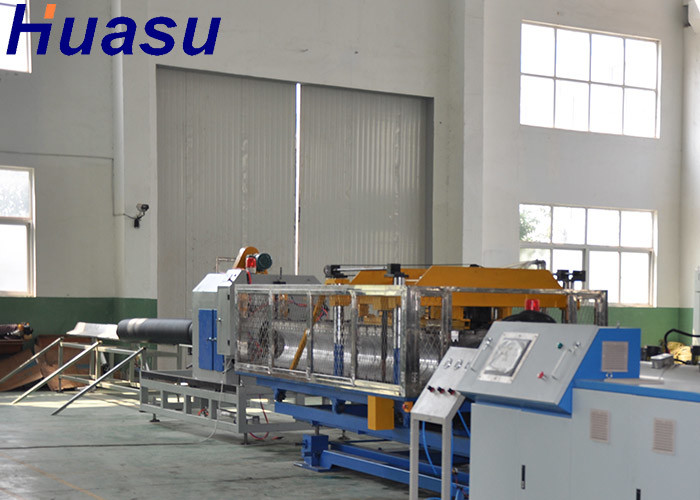

Ligne de refroidissement d'extrusion de tuyau de l'extrudeuse DWC de tuyau de HDPE de fan

Fan refroidissant la ligne ondulée d'extrusion de tuyau de double mur

la machine ridée d'extrusion de tuyau peut produire 9mm dans le tuyau ondulé de 1200mm OD/ID, qui sont très utilisés comme câble protègent la couverture, tuyau médical de transfert (tuyau ondulé de petite taille) ; transfert de gaz, transfert de l'eau (tuyau ondulé de grande taille) etc.

la machine ridée de tuyau se compose :

1. extrudeuse
selon le matériel différent, a pu être boudineuse à vis conique d'utilisation la double pour le matériel de PVC, boudineuse à vis simple pour le matériel de PE/PP.

également le modèle d'extrudeuse choisissent selon la taille de tuyau et la conception de moule. par exemple, le PE tuyau ondulé de 9mm à de 25mm, choisissent boudineuse à vis simple la boudineuse à vis SJ65/30 simple pour la conception à grande vitesse, ou SJ55/30 pour la conception de vitesse normale.

Et la quantité d'extrudeuse choisissent selon la conception de tuyau, extrudeuse ondulée à mur unique de l'utilisation une de tuyau, double mur le tuyau qu'ondulé a besoin de l'extrudeuse de 2 ensembles. comme le PE 160mm la machine ondulée qu'à mur unique de production de tuyau choisissent la boudineuse à vis SJ75/33 simple, double type le besoin de mur choisissez la boudineuse à vis SJ75/33 simple + la boudineuse à vis SJ65/33 simple. aussi bien que la double boudineuse à vis SJZ45/90 conique pour la petite extrusion ondulée à mur unique de tuyau de PVC.

selon des exigences de client, notre extrudeuse a pu être contrôle de fabrication par le PLC de SIEMENS, avec SMATAC HMI.

2, extrusion de tuyau meurent + ondulé tuyau moule de formage
la matrice d'extrusion de tuyau ont la même fonction comme le tuyau solide normal de mur meurt, transformant le plasitc metled en forme ronde, juste un tuyau que solide plus mince de mur d'épaisseur de paroi.
Mais il a la différence, parce que l'épaisseur de paroi très mince, ainsi ce sera coup avec de l'air quand entrant dans à moule de formage, au cas où shapping et classer très mauvais. c'est partie commande difficile, mais morceau de gâteau pour notre ingénieur expérimenté.

ondulé tuyau moule de formage habituellement fait d'en aluminium/d'en alliage d'aluminium, selon la taille de tuyau et formant le type de machine, il a la conception différente pour placer sur former la machine, aussi type de refroidissement différent selon la ligne conception de vitesse. vitesse de production de vitesse normale, fan se refroidissant, vitesse à grande vitesse de production, refroidissement par l'eau.

Notre conçu moule de formage peut faire belling en ligne, qui est plus efficace pour la connexion de tuyau.

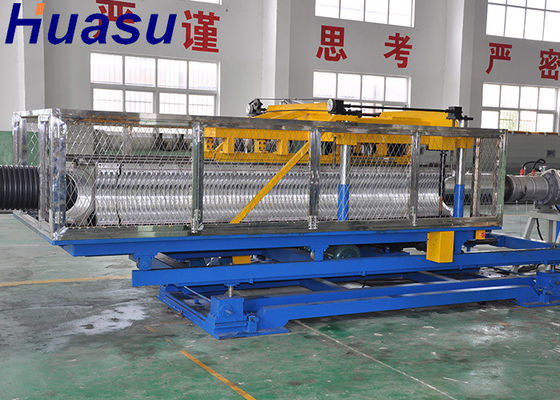

3, formant la machine
en formant la machine utilisée à placer moule de formage, et faire pour moule de formage travailler sans interruption.

4, découpeuse + empileur ou éolienne
habituellement pour le tuyau ondulé de la petite taille (9mm 110mm) équiper de l'éolienne, le bobinier simple de disque, double bobinier de disque, chacun des deux sont correct. pour la grande vitesse suggérez le double widner de disque.
également comme 75mm, 90mm, tuyau de 110mm couble cutted dans la longueur courte, telle que 9m, 6m qu'etc. ont besoin alors du quolibet avec la découpeuse + l'empileur, parce que coupant la fréquence plus haute que le type de enroulement.
