Lieu d'origine: | Qingdao, Chine. |
Nom de marque: | HUASU |
Certification: | CE, ISO9001 |
Numéro de modèle: | SBG500 |
Quantité de commande min: | 1 ligne |
---|---|
Prix: | USD 100-200000 SET PER |
Détails d'emballage: | L'EMBALLAGE CONVIENT AU TRANSPORT MARITIME |
Délai de livraison: | 40-60 jours ouvrables |
Capacité d'approvisionnement: | 3-6 LIGNES PAR MOIS |
Diamètre de tuyau: | 16-630 | Contrôle: | PLC |
---|---|---|---|
La puissance de l'extrudeuse :: | 22KW-160KW | DIAMÈTRE DE CONDUITE D'EAU: | 16-630mm |
Conception de vis: | Monovis | Nom de marque: | HUASU pe tube extrusion |
Surligner: | tuyau de PVC faisant la machine,machine d'extrusion de tuyau de PVC |
Description de ligne ondulée d'extrusion de tuyau de mur de double de SBG500 UPVC :
Portée de diamètre : (OD) Φ160mm-Φ500mm

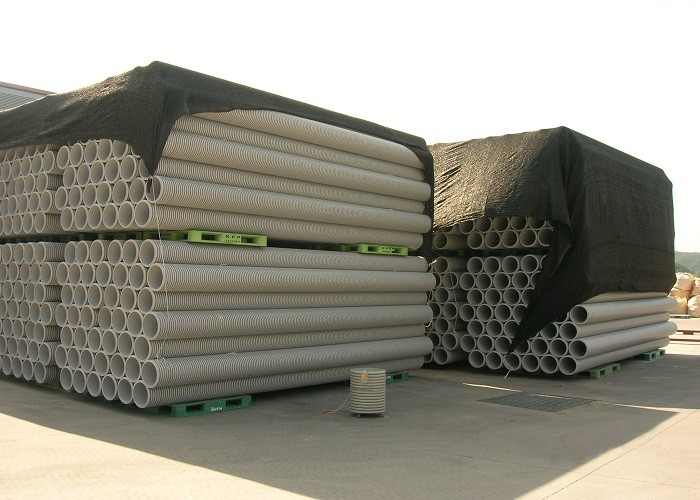

Introduction ondulée de tuyau de double mur
Le matériel de tuyau ridé double par mur est UPVC, PVC ou HDPE. En plus du tuyau en plastique général a la bonne résistance à la corrosion, isolation élevée, mur intérieur lisse, petite résistance d'écoulement et d'autres caractéristiques, il est léger et facile au transport comparé aux autres tuyaux et également coût bas. Le tuyau ridé double par mur (ODΦ160mm-Φ500mm) adopte la structure spéciale de creux, et le tuyau a l'excellente rigidité d'anneau et la bonnes force et dureté, et le poids léger, résistance à l'impact, et pas facilement endommagé et ainsi de suite. Le tuyau ridé double par mur sont très utilisé dans beaucoup de secteurs tels que les projets municipaux, l'eau de pluie souterraine du quart résidentiel et le drainage d'eaux d'égout et ainsi de suite.
Ligne ondulée caractéristiques de tuyau de double mur :
UPVC doublent la ligne SBG500 d'extrusion de tuyau ridée par mur développée par nous absorbent la technologie de pointe de l'industrie en plastique de machines de pays étrangers. Cette ligne d'extrusion de tuyau ridée par mur de double d'UPVC est le dernier accomplissement d'étude dans le secteur de expulsion en plastique. La ligne entière d'extrusion convient à l'extrusion à grande vitesse du matériel d'UPVC. La ligne complète est système de contrôle adopté d'interface homme-machine. Elle fait le degré automatique élevé, production stable et la grande sortie deviennent vraie. Nous adoptons une boudineuse à vis jumelle conique d'efficacité avec la capacité élevée d'extrusion dans cette ligne. Il y a les moules conçus spéciaux de coextrusion faits par l'acier allié pour faire le tuyau ridé par UPVC énorme de diamètre. La double conception en spirale avec l'acier allié d'excellente qualité des moules peut répondre à toutes les exigences de production.
Cette machine de tuyau corrguated par plastique est faite de tamis de vibration, machine à grande vitesse de machine de mélangeur et de refroidissement, extrudeuse en plastique vis conique matérielle de conducteur de double, handpiece (de boudineuse à vis simple), façonneur de tuyau d'accordéon de double-mur, machine tuyau-en expansion en plastique, poubelle pilling, unité de refroidissement de l'eau, machine de compression d'air. Elle peut être employée tuyau en plastique d'accordéon pour produire de PVC, de PE double-mur et tuyaux à mur unique en plastique d'accordéon.
Extrudeuse :
La grande vitesse, extrudeuse à deux hélices conique d'extrusion de rendement élevé est particulièrement conçue pour expulsent matériel de PVC, équipé du système de alimentation de fixe-quantité obligatoire, du système automatique de contrôle de température, du dispositif d'échappement de vide et du système de contrôle de vitesse automatique. Cette structure assure le contrôle précis pour la température matérielle, la stabilité de plasticization et améliorer considérablement la qualité de tuyau.
Meurent le chef :
Elle est composée meurent tête et fait de l'acier 40Cr allié de haute qualité, de l'électrodéposition de chrome et du polissage. Ce meurent le chef fait l'épaisseur de paroi intérieure et externe de couche même et formant la stabilité.

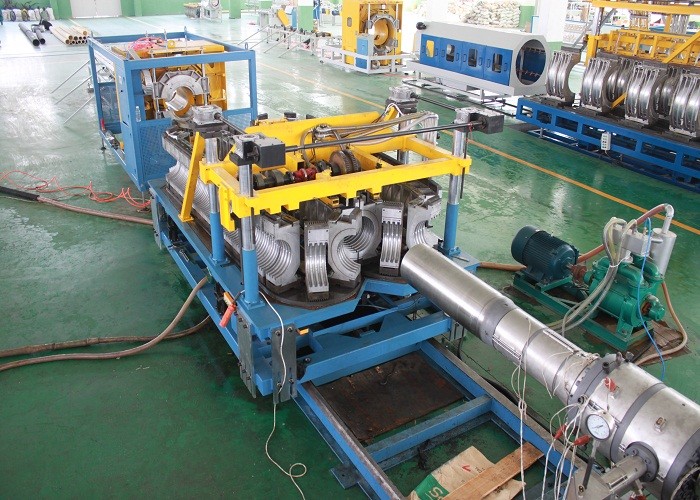

Onduleur :
L'onduleur est structure horizontale adoptée avec le type à chaînes transmission, équipée du système de refroidissement à air forcé. Il augmente considérablement la vitesse de production. Le déplacement de moule adopte le système mécanique supérieur et inférieur synchrone d'entraînement et le système avancé d'auto-lubrification. Il assure la stabilité mobile de qualité d'exactitude et de tuyau.

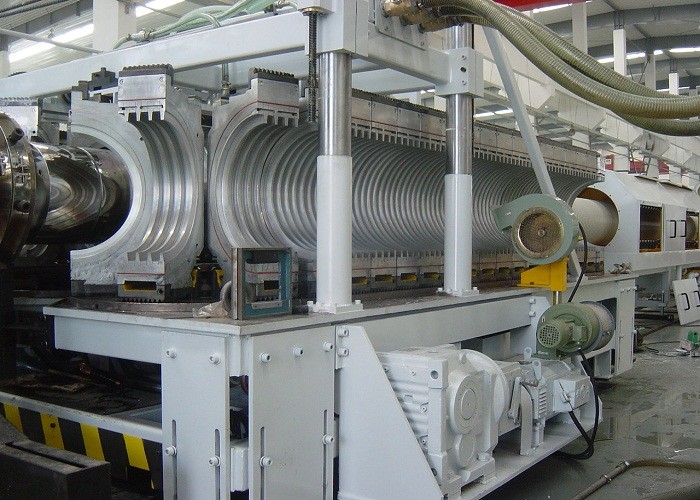

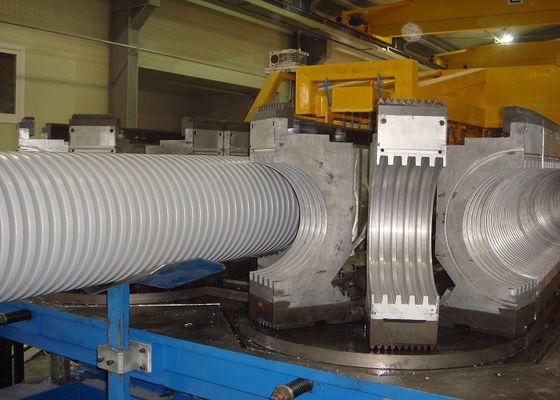

Blocs de moule :
Ils sont des moules de formation ondulés qui sont constitués par le matériel spécial d'alliage d'aluminium par le bâti de précision. Ils ont la haute précision et force, et l'excellente dissipation thermique.
Découpeuse :
Lame de haute résistance d'acier allié, coupe rotatoire, incision de tuyau lisse, coupe non poussiéreuse. Le dispositif de cheminement fait la précision d'emplacement de coupe. Le système de commande programmé professionnel de PLC de l'Allemagne SIEMENS rend l'opération facile et sensible.
Système de contrôle :
Il adopte le système de contrôle professionnel de PLC de SIEMENS, 15" interface homme-machine de grand écran tactile de couleur, automation élevée, fonctionnement fiable, opération facile, la fonction de communication à distance qui peut réaliser le diagnostic de défaut à distance et élimine la possibilité.
Paramètre technique principal :
Nom | Modèle |
Dimension (L×W×H) millimètre |
Puissance totale (kilowatt) |
Poids (kilogramme) |
Extrudeuse | SJSZ92 | 6000x1400x2390 | 200 (maximum) | 8500 |
Blocs de moule | SBZG160 OD | 2000xφ370 | 50 (maximum) | 2000 |
SBZG200 OD | 2400xφ465 | 2600 | ||
SBZG250 OD | 2800 | |||
SBZG315 OD | 3000 | |||
SBZG400 OD | 2400xφ620 | 3500 | ||
SBZG500 OD | 2400xφ700 | 4000 | ||
Onduleur | SBCJ500 | 4600x2120x2180 | 50 (maximum) | 10000 |
Coupeur | QG6030 | 4252x2100x2400 | 7,5 | 3600 |
Machine de Belling | SGK500 | 8725x2600x2100 | 28 | 6000 |
