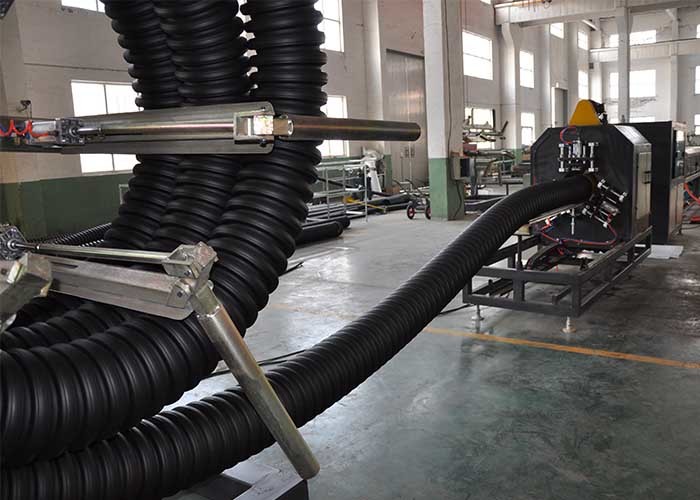

ligne ondulée d'extrusion de tuyau de protection de câble de 200mm

Ligne ondulée 50mm-200mm d'extrusion de tuyau de protection de câble avec l'extrudeuse SJ90/33



Chaîne de production liste

Non.	Nom et modèle		Quantité
01	Boudineuse à vis simple SJ90x30		1 ensemble
02	Moules	50mm meurent le bloc principal de moule	7 ensembles
		63mm meurent le bloc principal de moule
		75mm meurent le bloc principal de moule
		90mm meurent le bloc principal de moule
		110mm meurent le bloc principal de moule
		160mm meurent le bloc principal de moule
		200mm meurent le bloc principal de moule
03	Former-machine SBCJ-200		1 ensemble
04	Découpeuse STG-200		1 ensemble
05	Renversement de la parenthèse		1 ensemble
06	Système de contrôle de PLC		1 ensemble

L'information technique détaillée

1,0 boudineuse à vis simple SJ 90x30

--Dureté de vis de baril de la vis HV>740

--Dureté 38CrMoAlA matérielle du baril HV>940

--Manipulation de nitruration

--Profondeur de la nitruration 0,4 de baril--0.7mm

--Profondeur de la nitruration 0.3-0.6mm de vis

--Diamètre de la vis 90mm

--L : ︰ 1 de D 30

Refroidissement de Heating&

--Zones x 4.5kw de la zone 5 de chauffage de baril

--Zones x 0.18kw de la zone de refroidissement 5 de baril

--Puissance de baril chauffant 23kw

Entraînement

--Moteur à courant alternatif 150-1500 r.p.m 75kw

--Convertisseur Fuji

--Entraînement de vitesse de boîte de roue

--Vitesse 20CrMnTi matériel

--Vitesse hélicoïdale à engrenages

--260kg/h de Max. Output

1,1 système de Automatique-alimentation

--Dessiccateur automatique 1pcs

--Autochargeur matériel 1pcs

2,0 moules

2,1 meurent le chef

--Spécifications : Φ50, Φ63, Φ75, Φ90, Φ110, Φ160, Φ200mm

--Meurent la spirale de structure

--Nitruration matérielle du Cr 40 et extinction

2,2 bloc de moule

--Alliage d'aluminium de haute qualité matériel

--Quantité 35 paires

--Type de refroidissement refroidissement à l'air

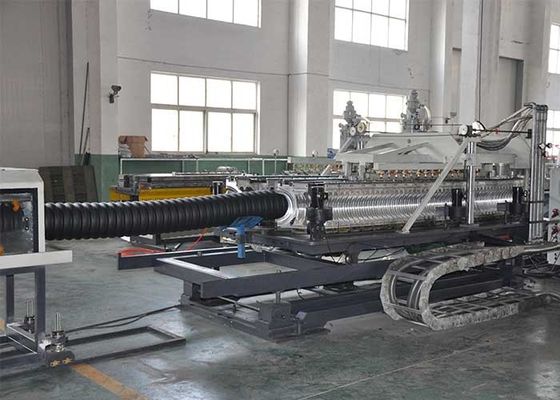

3,0 Former-machine SBCJ-200

--Longueur de la chaîne du module 4620 millimètres

--Quantité de paires du module 35 (moule en aluminium)

--Inverseur 1pcs

--Moteur en phase dessus et bas 3.7kw d'entraînement

--Refroidissement à l'air de refroidissement de mode

--Pression des canaux de refroidissement 1.8MPa de module

--Taille centrale (millimètre) 1050mm (réglable)

--Module Φ 50, Φ 63, Φ 75, Φ 90, Φ 110, Φ 160, Φ 200 millimètres

--Automatique-lubrification des ensembles du système 1

--Température de l'eau de refroidissement 8-20℃

--Consommation d'eau maximale 1,5 cum/h

--Ajustement horizontal maximal ±50 millimètre

--Ajustement de Max. Upright 100 millimètres

--Poids de la machine 3000kg

4,0 découpeuse STG-200

--Identification Φ50-Φ200mm de diamètre de tuyau

--Fixage de la « demi » bride par le cylindre

--Fixage pneumatique

--Coupure à la longueur fixe : La formation de la machine compte la longueur du tuyau et donne l'ordre de coupure.

5,0 renversement de la parenthèse

--Longueur 6000mm

6,0 système de contrôle de PLC

--Contrôle de température

--Contacteur (Siemens)

--Menu anglais

--Interface de machine humaine 10,4 1set (Siemens)

--Système 1set (Siemens) de PLC de nouvelle génération

--Écran tactile, dialogue homme-machine
