Lieu d'origine: | La Chine |
Nom de marque: | SD Huasu Brand |
Certification: | CE, ISO9001:2008, UL, QS, GMP |
Numéro de modèle: | ÉCART-TYPE HUASU |
Quantité de commande min: | 1 ensemble |
---|---|
Détails d'emballage: | forfait standard |
Délai de livraison: | 30 jours ouvrables |
Conditions de paiement: | T/T |
Capacité d'approvisionnement: | 50 ensembles/mois |
boudineuse à vis simple: | SJ30×25 | Moules: | 1 ensemble |
---|---|---|---|
Réservoir de refroidissement par l'eau de calibrage de vide: | SGZL-63 | Réservoir d'eau de pulvérisation: | SGPL-63 |
Machine de transport-: | SDQ-63 | Découpeuse: | SGQG-63 |
Surligner: | Ligne filetée d'extrusion de tuyau de HDPE,ligne d'extrusion de tuyau de HDPE de 20mm,ligne d'extrusion de tuyau du HDPE 220kg/H |
Informations générales
Diamètre (millimètres) | 20 | 25 | 32 | 40 | 50 | 63 |
Catégorie de pression |
Emplacement | Atelier |
Alimentation d'énergie | Aucun secteur dangereux, aucun secteur d'arrêt de puissance |
Degré d'humidité | ≤95% |
La température | 0-36℃ |
Puissance | 380 V X 50 phase d'hertz X 3 (selon le besoin des clients) |
Puissance totale | 140kw, consommation d'énergie est au sujet de 85kw |
L'eau de refroidissement | Réutilisation de l'eau. ≤20℃, ≥0.3Mpa, ³ /h de ~15M |
Air comprimé | 0.3m3/min, >1.2Mpa |
Dimension d'ensemble | 42m×2.2m×2.5m |
Extrudeuse | Moteur | Max. Output | Note |
SJ65/33 | 75kw | 220kg/h | Extrusion pour le tuyau |
SJ30/25 | 2.2kw | 10kg/h | Extrusion pour la marque |
1. La capacité de sortie varie avec les matériaux et les conditions d'opération.
2. Ligne vitesse : Selon l'épaisseur, norme de tuyau et état d'opération.
3. Direction d'opération : De droite à gauche.
4. La couleur de la ligne : Couleur standard de HUASU.
5. Demeure la droite d'améliorer les spécifications de la ligne, s'il y a n'importe quel client de modification à l'avenir ne sera pas informé.
L'information technique détaillée
Non | Nom | Modèle | Quantité | Remarque |
1,0 | Boudineuse à vis simple | SJ65×33 | 1 ensemble | Extrusion pour le tuyau |
Boudineuse à vis simple | SJ30×25 | 1 ensemble | Extrusion pour la marque | |
2,0 | Moules | 1 ensemble | ||
3,0
|
Réservoir de refroidissement par l'eau de calibrage de vide | SGZL-63 | 1 ensemble | 3000mm |
Réservoir de refroidissement par l'eau de calibrage de vide | SGZL-63 | 1 ensemble | 6000mm | |
4,0 | Réservoir d'eau de pulvérisation | SGPL-63 | 2 ensembles | |
5,0 | Machine de transport- | SDQ-63 | 1 ensemble | |
6,0 | Découpeuse | SGQG-63 | 1 ensemble | |
7,0 | Parenthèse de renversement | 1 ensemble | ||
8,0 | Système de contrôle | 1 ensemble |
1,1 boudineuse à vis simple SJ30×25
--Dureté de vis de la vis HV>740
--Dureté de baril du baril HV>940
--38CrMoALA matériel, manipulation de nitruration
--Profondeur 0.5~0.7mm de nitruration de baril
--Profondeur 0.4~0.6mm de nitruration de vis
--Baril encoché avec l'alimentation obligatoire à refroidissement par eau
--Diamètre 30mm de vis
--L : 25:1 de D
Chauffage et refroidissement
--× 1kw de zones de la zone 3 de chauffage de baril
--Puissance 3kw de baril
Entraînement
--Moteur à courant alternatif 2.2kw
--Réducteur cycloïdal planétaire de réducteur
--Trémie matérielle d'acier inoxydable de trémie
2,0 moules
--Spécifications Φ20-63mm
--Conception fendue de structure de spirale de structure
--Pièce forgéee du Cr 40 et traitement matériels de gâchage
--Anneau de chauffage d'acier inoxydable de méthode de chauffage
--Puissance de chauffage 12kw
2,1 meurent/noyaux/douille de classement par taille
--Douille de classement par taille de film de l'eau
--Cuivre matériel
--Spécifications Φ20, Φ25, Φ32, Φ40, Φ50, Φ63

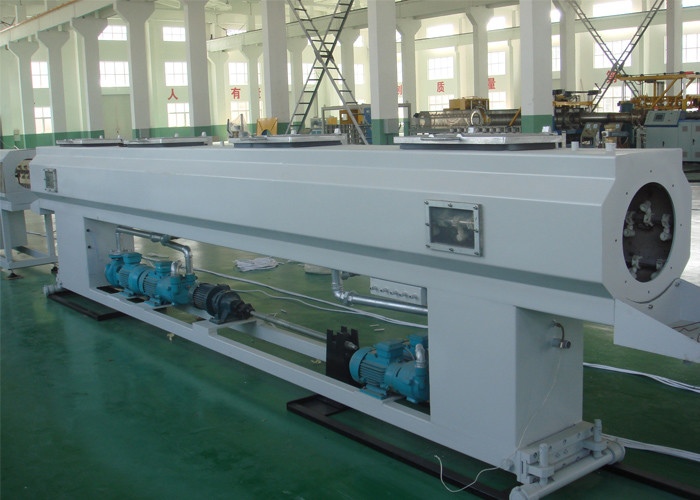

3,0 refroidissement par l'eau de calibrage de vide SGZL-63
--Gamme applicable Φ20-63mm de tuyau
--Peinture de jet inoxydable matérielle de plaque d'acier de Cabinet
--Longueur 3000mm de boîte sous vide
--Pompe à vide 3KW
--Pompe à eau 2.2KW
--Vide maximum -0.06MPa
--Filtre d'acier inoxydable
--Pulvérisez l'acier inoxydable de PCs du tuyau 4
--ABS de bec
--Système de contrôle automatique de température de l'eau et de niveau d'eau
--Type accrochant de boîte de contrôle électrique
--Armoire réglable tridimensionnelle
--Avancer et moteur arrière 0.75KW
--Taille, contrôle manuel horizontal
--Avant et distance arrière de mouvement de la boîte 900mm
--Distance gauche et droite d'ajustement de la boîte ±50mm
--À travers la distance d'ajustement de la boîte ±50mm
--Tuyau d'acier carré de rail moulu avec la peinture
3,1 refroidissement par l'eau de calibrage de vide SGZL-63
--Gamme applicable Φ20-63mm de tuyau
--Peinture de jet inoxydable matérielle de plaque d'acier de Cabinet
--Longueur 6000mm de boîte sous vide
--Pompe à vide 4KW
--Pompe à eau 4KW
--Vide maximum -0.06MPa
--Filtre d'acier inoxydable
--Pulvérisez l'acier inoxydable de PCs du tuyau 4
--ABS de bec
--Système de contrôle automatique de température de l'eau et de niveau d'eau
--Type accrochant de boîte de contrôle électrique
--La taille de l'armoire peut être ajustée de gauche à droite
--À travers la distance d'ajustement de la boîte ±50mm
4,0 réservoir SGPL-63 d'eau de pulvérisation
--Acier inoxydable de corps de réservoir
--Pompe à eau 4KW
--Longueur 6000mm
--Tuyau de pulvérisation 4 morceaux d'acier inoxydable
--ABS de bec
--Taille ajustable
--À travers la distance d'ajustement de la boîte ±50mm

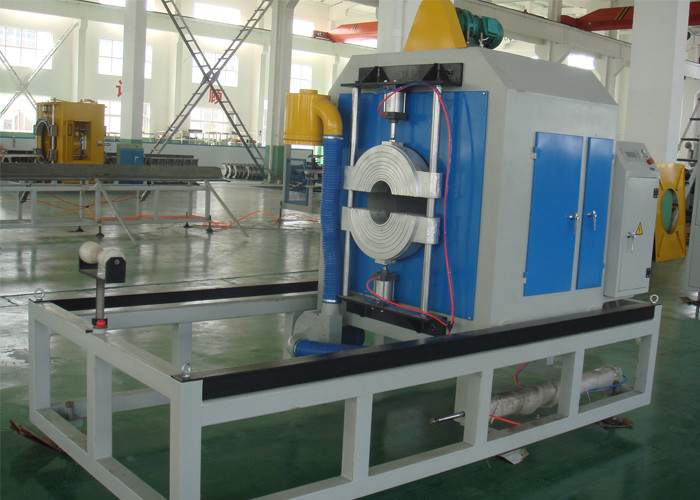

5,0 machine SDQ-63 de transport-
--Type Deux pedrails
--Bloc en caoutchouc en V élastique mou de matériel en caoutchouc de bloc
--Maintenant la forme de tube pneumatique
--Fixage de la longueur de tube 2200mm
--Puissance de moteur d'entraînement règlement de vitesse de conversion de fréquence 3kw
--Transport- de la tension (maximum). 3KN
--Transport de la vitesse 3-30m/min

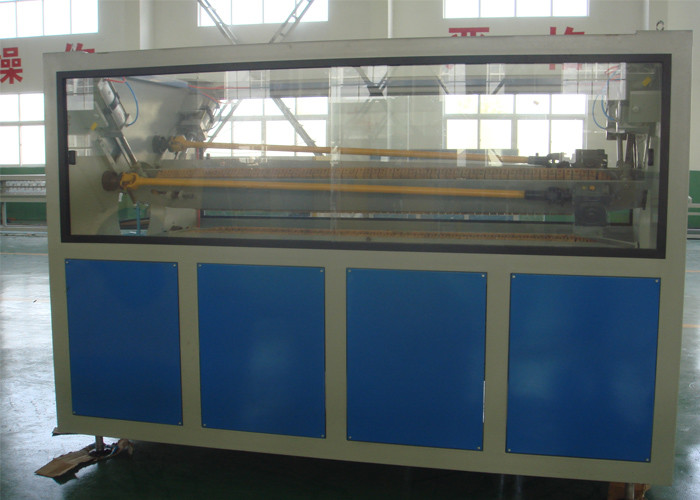

6,0 découpeuse SGQG-63
--Chaîne Φ20~Φ63mm d'application
--Fixage de la méthode Fixage pneumatique
--Lame matérielle d'alliage de lame
--Coupure de la coupe circulaire de forme
--Vitesse linéaire fonctionnante 0.3-5 M/min
--Longueur de course efficace 1500mm
--Puissance 1.1kw de moteur de révolution
7,0 parenthèse STF-6000 de renversement
--Déchargement de la longueur de tuyau 6000mm
--Matériel d'aileron polissage d'acier inoxydable
--Contrôle pneumatique, renversement automatique avec la longueur fixe
8,0 système de contrôle
--contrôle de température Omron
--Inverseur ABB
--Contacteur Siemens
