Détails sur le produit:
Lieu d'origine: LA CHINE
Nom de marque: SD HUASU
Certification: ISO
Numéro de modèle: SBG 250
Conditions de paiement et expédition:
Quantité de commande min: 1 ensemble
Détails d'emballage: forfait standard
Délai de livraison: 30 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 50 ensembles/mois
Contact
Description de produit détaillée
Diamètre de tuyau: OD 90-315 mm Extrudeuse: SJ 90/30
sortie: 120-260kg/h Moteur à courant alternatif: 75kw
Inverseur: ABB Système de alimentation: Automatique
puissance totale: 120kw
Surligner:

260kg/H ridés sifflent former la machine

,

Tuyau à mur unique formant la machine

,

120kw ridés sifflent former la machine

la ligne ondulée à mur unique commune d'extrusion du tuyau 260kg/H a ridé le tuyau formant la machine

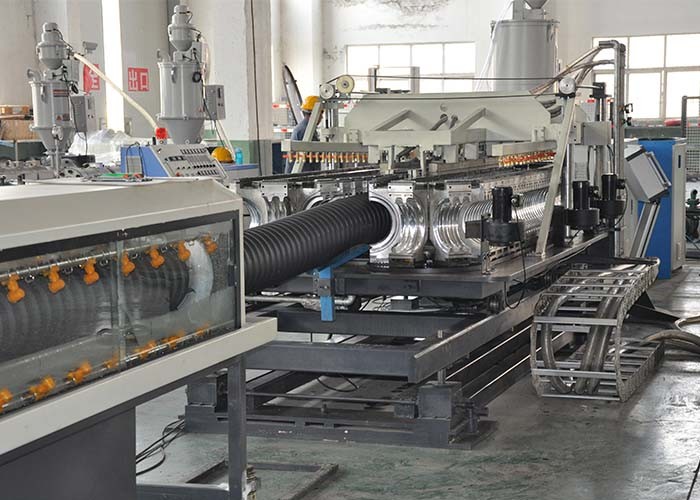

  • Le tuyau ridé formant la machine a fermé la structure, et nous pouvons également fournir la formation de vide. Formant le mouvement de moule dans les deux sens dans un fermé et intègralement un tunnel. La formation du tunnel est conception de sandwich et refroidissement du moule forcely en refroidissant l'eau. La bande de moulage est faite d'acier de carbure, ainsi elle est anticorrosion.

    La machine ondulée à mur unique de tuyau a été développée par Shandong Huasu. Elle adopte des vitesses pour courir des modules et des calibres afin de réaliser le refroidissement de circulation de l'eau et le refroidissement à l'air des produits, qui assure le bâti ultra-rapide, même le plissement, le mur intérieur et externe lisse de tuyau. Ces tuyaux ondulés sont particulièrement utilisés dans le tuyau de conduit de fils.

    Le tuyau ondulé à mur unique sont très utilisé dans les domaines du fil automatique, les tuyaux de fil-dépassement électriques, circuit de la machine-outil, tuyaux protecteurs de lampes et les lanternes câblent, des tubes de climatiseur et de machine à laver, etc.

  • Chaîne de production liste
Non. Nom et modèle Quantité
01 Boudineuse à vis simple SJ90x30 1 ensemble
02 Moules 50mm meurent le bloc principal de moule 7 ensembles
63mm meurent le bloc principal de moule
75mm meurent le bloc principal de moule
90mm meurent le bloc principal de moule
110mm meurent le bloc principal de moule
160mm meurent le bloc principal de moule
200mm meurent le bloc principal de moule
03 Former-machine SBCJ-200 1 ensemble
04 Découpeuse STG-200 1 ensemble
05 Renversement de la parenthèse 1 ensemble
06 Système de contrôle de PLC 1 ensemble



  • L'information technique détaillée

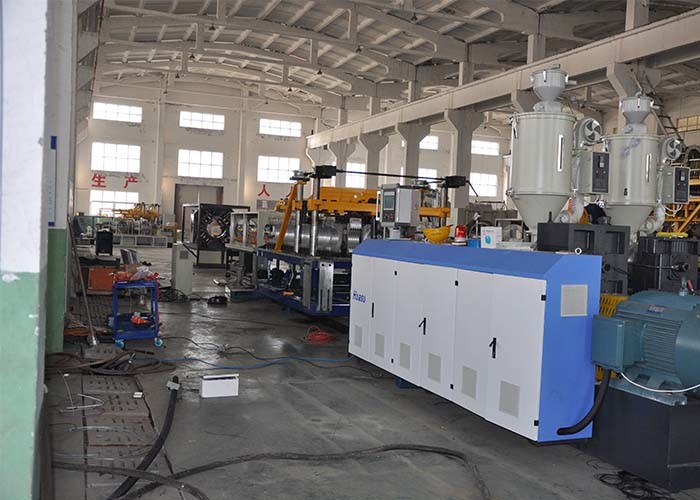

1,0 boudineuse à vis simple SJ 90x30

--Dureté de vis de baril de la vis HV>740

--Dureté 38CrMoAlA matérielle du baril HV>940

--Manipulation de nitruration

--Profondeur de la nitruration 0,4 de baril--0.7mm

--Profondeur de la nitruration 0.3-0.6mm de vis

--Diamètre de la vis 90mm

--L : ︰ 1 de D 30



Refroidissement de Heating&

--Zones x 4.5kw de la zone 5 de chauffage de baril

--Zones x 0.18kw de la zone de refroidissement 5 de baril

--Puissance de baril chauffant 23kw

Entraînement

--Moteur à courant alternatif 150-1500 r.p.m 75kw

--Convertisseur Fuji

--Entraînement de vitesse de boîte de roue

--Vitesse 20CrMnTi matériel

--Vitesse hélicoïdale à engrenages

--260kg/h de Max. Output

1,1 système de Automatique-alimentation

--Dessiccateur automatique 1pcs

--Autochargeur matériel 1pcs

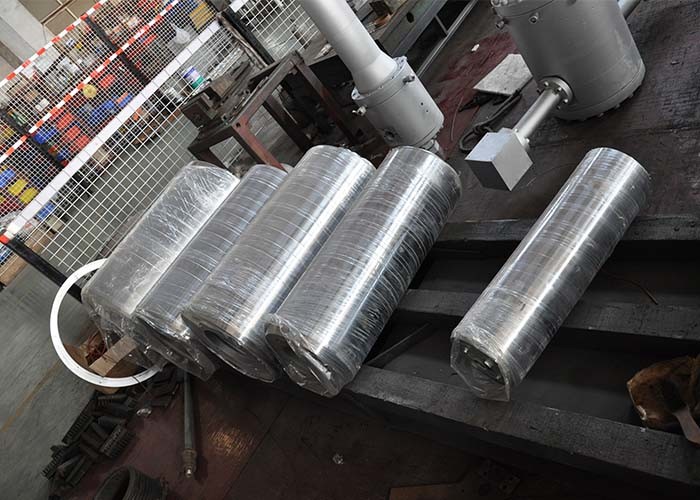

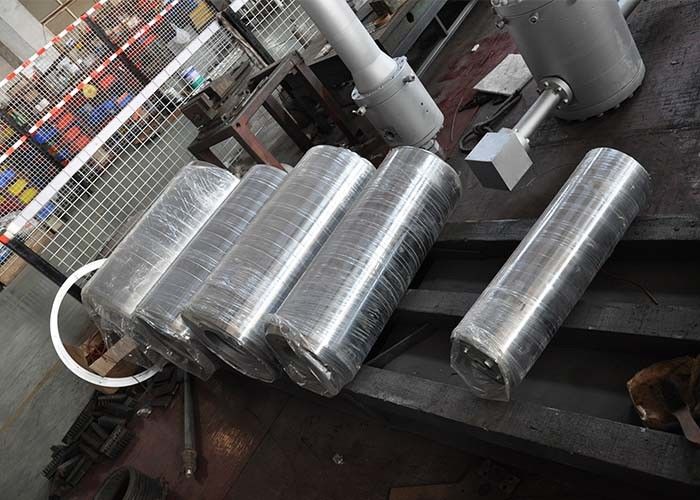

2,0 moules

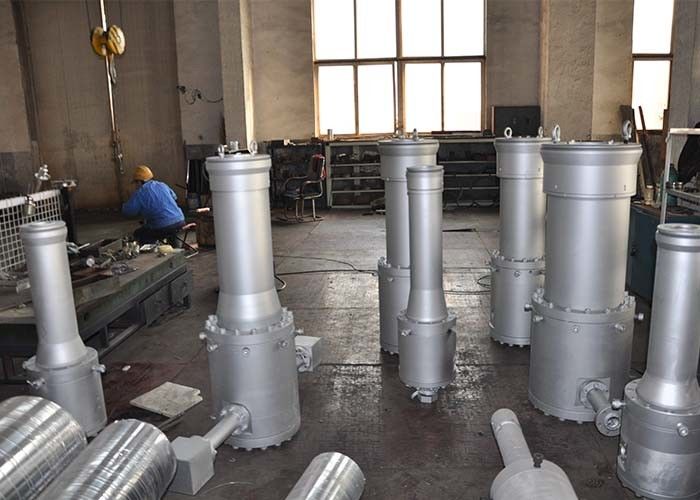

2,1 meurent le chef

--Spécifications : Φ50, Φ63, Φ75, Φ90, Φ110, Φ160, Φ200mm

--Meurent la spirale de structure

--Nitruration matérielle du Cr 40 et extinction

2,2 bloc de moule

--Alliage d'aluminium de haute qualité matériel

--Quantité 35 paires

--Type de refroidissement refroidissement à l'air



3,0 Former-machine SBCJ-200

--Longueur de la chaîne du module 4620 millimètres

--Quantité de paires du module 35 (moule en aluminium)

--Inverseur 1pcs

--Moteur en phase dessus et bas 3.7kw d'entraînement

--Refroidissement à l'air de refroidissement de mode

--Pression des canaux de refroidissement 1.8MPa de module

--Taille centrale (millimètre) 1050mm (réglable)

--Module Φ 50, Φ 63, Φ 75, Φ 90, Φ 110, Φ 160, Φ 200 millimètres

--Automatique-lubrification des ensembles du système 1

--Température de l'eau de refroidissement 8-20℃

--Consommation d'eau maximale 1,5 cum/h

--Ajustement horizontal ±50 millimètre de maximum

--Ajustement de Max. Upright 100 millimètres

--Poids de la machine 3000kg



4,0 découpeuse STG-200

--Identification Φ50-Φ200mm de diamètre de tuyau

--Fixage de la « demi » bride par le cylindre

--Fixage pneumatique

--Coupure à la longueur fixe : La formation de la machine compte la longueur du tuyau et donne l'ordre de coupure.



5,0 renversement de la parenthèse

--Longueur 6000mm



6,0 système de contrôle de PLC

--Contrôle de température

--Contacteur (Siemens)

--Menu anglais

--Interface de machine humaine 10,4 1set (Siemens)

--Système 1set (Siemens) de PLC de nouvelle génération

--Écran tactile, dialogue homme-machine
