Lieu d'origine: | SHANDONG, CHINE |
Nom de marque: | HUASU |
Certification: | CE, ISO9001 |
Numéro de modèle: | SBG 500 |
Quantité de commande min: | Ensembles 1 |
---|---|
Détails d'emballage: | paquet standard ou au besoin |
Délai de livraison: | 60 jours ouvrables |
Conditions de paiement: | T/T |
Capacité d'approvisionnement: | 20 ensembles/mois |
Tuyau OD: | 300-500mm | L: D: | 30:1 |
---|---|---|---|
Extrudeuse: | SJ90 / 30 et SJ-75/30 | Moteur à courant alternatif: | 110KW |
Inverseur: | FUJI (Japon) ou ABB | Sortie maximale: | 20MT / jour |
Type de refroidissement: | Refroidissement à l'air et refroidissement par l'eau | Système de alimentation: | Automatique |
Direction d'opération: | De droite à gauche | Moules: | Mourez dirige la douille de l'eau/bloc de moule |
Surligner: | Ligne d'extrusion de tuyau de PE d'OD500mm,ligne d'extrusion de tuyau du PE 110kw,ligne d'extrusion de tuyau du PE 320kg/H |

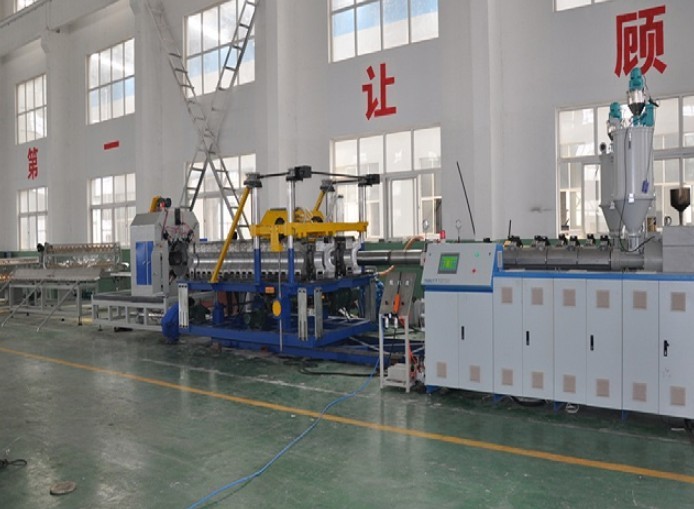

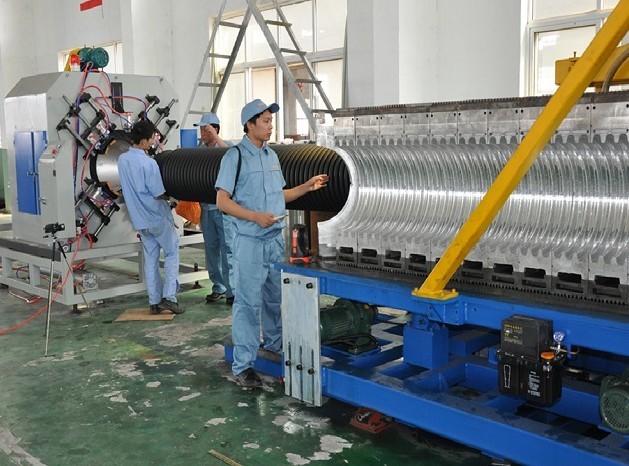

Le mur de double de HDPE a ridé la ligne SBG 500 de tuyau
Peut faire le diamètre ID200-400mm de tuyau
Il est très utilisé en produisant des tuyaux d'approvisionnement en eau de HDPE, tuyaux d'approvisionnement en gaz. Il peut faire des tuyaux de HDPE avec le diamètre à partir de 16mm à 1200mm. Avec beaucoup d'années du développement de machines et de l'expérience en plastique de conception, ce ppr de faible diamètre de best-seller de pe de HDPE de PVC de vente chaude la ligne qu'en plastique de machine d'extrusion de production de tuyau avec le prix a la structure unique, la conception est nouveau, l'équipement la ligne entière disposition est raisonnable, la représentation de contrôle est fiable. Par condition différente, cette ligne de tuyau de HDPE a pu être conçue en tant que ligne d'extrusion de tuyau de multiplier-couche.
Processus
ligne de repérage tuyau de trémie de → de PE de tuyau de → matériel d'extrudeuse de → de coupeur de → de transport- de → d'imprimante de → de réservoir d'eau de refroidissement de jet de → de réservoir de calibrage de vide de → de calibreur de → de moule de → d'extrudeuse déchargeant le support (ou selon les exigences de client)
Caractéristiques
1. L'extrudeuse de la ligne de tuyau de HDPE adoptent la vis de rendement élevé et le baril, la boîte de vitesse durcit la boîte de vitesse de dents avec le système d'auto-lubrification. Le moteur adoptent le moteur standard et la vitesse de Siemens commandés par l'inverseur d'ABB. Le système de contrôle adopte le contrôle de PLC de Siemens ou le contrôle de bouton.
2. Cette ligne de tuyau de PE se compose par le moule matériel de boudineuse à vis + de tuyau simple de charger+ + le réservoir de calibrage de vide + le réservoir x de refroidissement de pulvérisation 2sets de + machine de transport- trois chenilles + empileur de la NO--poussière cutter+.
3. Le corps de réservoir du réservoir de calibrage de vide adoptent la structure de deux chambres les pièces de calibrage et de refroidissement de vide. Du réservoir de vide et du réservoir de refroidissement de pulvérisation adopter l'acier inoxydable 304#. L'excellent système de vide assure le classement par taille précis pour des tuyaux ; le refroidissement de pulvérisation améliorera l'efficacité de refroidissement ; Le système automatique de contrôle de température de l'eau rendent la machine plus intelligente.
4. La machine de transport- de cette ligne de tuyau adoptera le type de chenilles. Avec le code de mètre, elle peut compter la longueur de tuyau pendant la production. Coupant le système pour adopter le coupeur de la NO--poussière avec le système de contrôle de PLC.
NON.
|
Diamètre interne (millimètres)
|
Diamètre extérieur (millimètres)
|
1 | 300 | |
2 | 350 | |
3 | 400 | |
4 | 450 | |
5 | 500 |
Extrudeuse
|
Moteur
|
Max. Output
|
SJ90/30 | 110kw | 320kg/h |
SJ75/30 | 55kw | 160kg/h |
Non.
|
Nom et modèle
|
Quantité
|
|
01 | Boudineuse à vis simple SJ-90/30 | 1 ensemble | |
02 | Boudineuse à vis simple SJ-75/30 | 1 ensemble | |

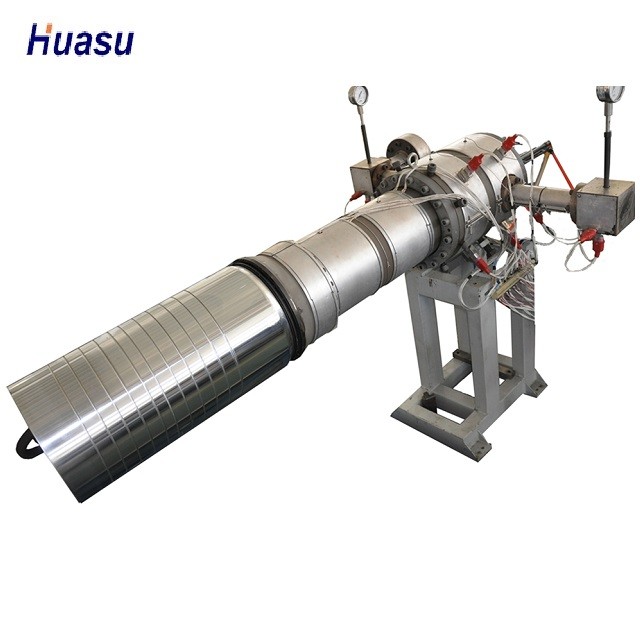

03 | 模具 de moules |
300mm meurent le bloc principal de moule de douille de l'eau 300mm |
5 ensembles |
350mm meurent le bloc principal de moule de douille de l'eau 350mm |
|||
400mm meurent le bloc principal de moule de douille de l'eau 400mm |
|||
450mm meurent le bloc principal de moule de douille de l'eau 450mm |
|||
500mm meurent le bloc principal de moule de douille de l'eau 500mm |
|||

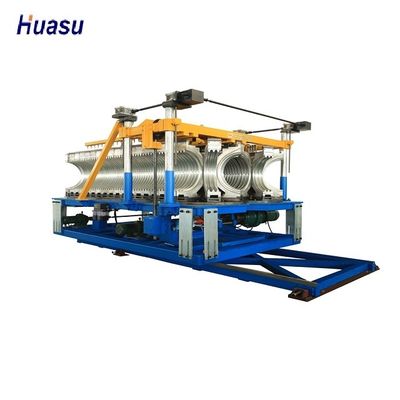

04 | Formation de la machine SBCJ-500 | 1 ensemble | |
05 | Réservoir de refroidissement par l'eau | 1 ensemble | |

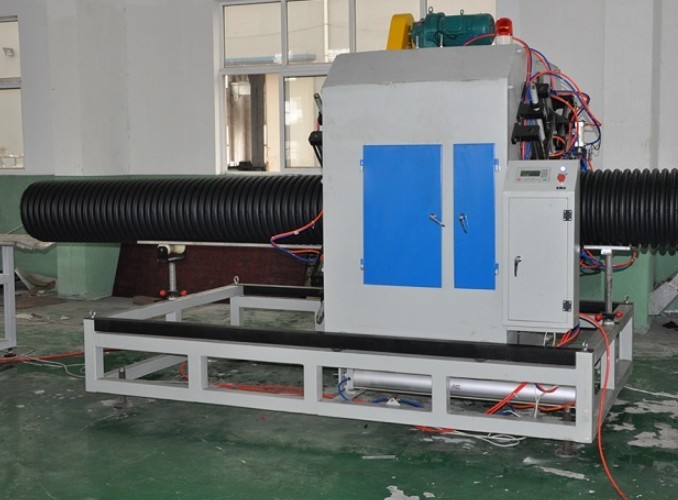

06 | Découpeuse STG-500 | 1 ensemble | |
07 | Déchargement de la parenthèse SBXL-500 | 1 ensemble | |
08 | PLC du système de contrôle SBG 500 de PLC | 1 ensemble |
Qingdao HUASU Company suit de près le développement de l'industrie en plastique de machines dans le monde entier sous un esprit de deploitation et d'innovation. Différents genres lignes d'extrusion de PE, de PVC de tuyau (Ф16-Ф1200mm) gagner une réputation très bonne sur les marchés domestiques et extérieurs avec leur efficacité de haute qualité et étonnante. En tant que société la plus tôt qui a avec succès développé et a adopté la structure horizontale avec le type à chaînes la chaîne de production ondulée de tuyau de double mur de transmission qui peut faire le diamètre de tuyau de Ф75 à Ф200, HUASU toujours pour garder la principale position dans ce domaine et a gagné des accomplissements exceptionnels très bons pendant ces années.
